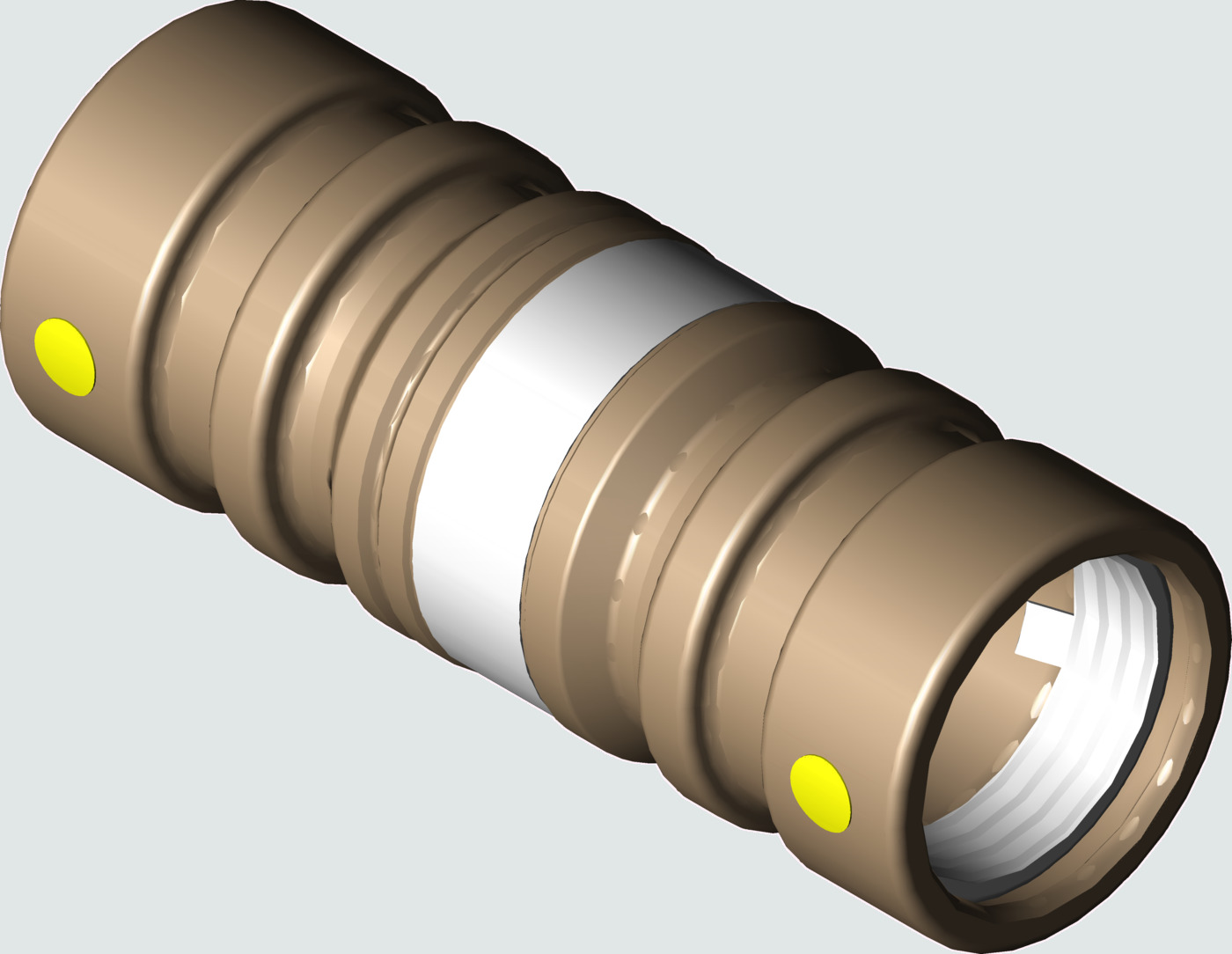

Geopress áramláskorlátozó

Geopress áramláskorlátozó

SC‑Contur-ral (biztonsági kontúr)
  • vörösöntvény
  • préscsatlakozás

modellszám 9653.3

Cikk

típus d ün CSE cikkszám mennyiség
A/D 32 25 mbar – 1 bar 1 594 152 1)
A/D 63 25 mbar – 1 bar 1 595 258 1)

ün = üzemi nyomás
1) Ehhez a termékhez csak a pótalkatrész- és tartozéklistában felsorolt termékek szállíthatók.

Robbantott ábra

  1. Geopress szorítógyűrű modellszám 9615.8
  2. Geopress G tömítőelem modellszám 9615.7

Alkatrészlista

1 - Geopress szorítógyűrű

modellszám 9615.8

2 - Geopress G tömítőelem

NBR

modellszám 9615.7

Tartozéklista

Támasztóhüvely

modellszám 9605

Cimkék

típus d ün raktárjegy (karton) raktárjegy (etikett) cikkszám
A/D 32 25 mbar – 1 bar 594 152

CAD-fájlok

  • Forgatás bal egérgombbal
  • Áthelyezés jobb egérgombbal
  • Nagyításhoz görgessen az egérrel
  • Forgatáshoz fogja meg egy ujjal
  • Áthelyezéshez fogja meg két ujjal
  • Nagyítás csippentéssel

(Kérjük, válasszon)

típus d ün fájlméret cikkszám
A/D 32 25 mbar – 1 bar 89 KB 594 152
A/D 63 25 mbar – 1 bar 61 KB 595 258

ün = üzemi nyomás

Z-méretek

típus d ün Z [mm] L [mm] cikkszám
A/D 32 25 mbar – 1 bar 20 118 594 152
A/D 63 25 mbar – 1 bar 30 160 595 258

ün = üzemi nyomás
